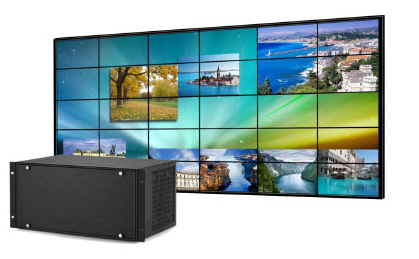

XZP20-液晶拼接处理器
- 最大可支持2048x1600分辨率输入/输出；
- 灵活板卡设计，单张板卡可支持多种信号混搭；
- 60Hz完美输出，所有模块锁定同步输出；
- 支持画面边缘补偿，杜绝边框造成的图像错位；
- 无缝切换，即使是整个预案的切换都是无缝的；
- 输入信号字符叠加，轻松实现信号识别；
- 冗余电源，24x365不间断工作毫无畏惧；
XZP20采用纯硬件架构，超强总线带宽保证了单一接口2048x1600的输入输出分辨率，全部输入信号均可以任意显示，每路信号可在拼接屏的任意位置开窗，开窗位置可任意部署，不受屏幕边框的限制！
随着时代的发展，输入信号分辨率不足将严重拖累拼接屏的总体性能。XZP20平台可搭载Dual Link DVI， HDMI 1.4a等超高清输入板卡，有效解决拼接系统的输入信号瓶颈。
支持EDID管理：极大程度的提高了对大屏幕显示设备的兼容性，使得输入信号可以适应各种常规以及非常规的应用场合。
XZP20支持RTSP/RTP协议，兼容ONVIF标准，采用H.264/MPEG-4AVC解码技术，对前端IP网络摄像头信号，NVR信号可轻松实现解码，并灵活实时的显示在大屏上。
XZP20采用模块化插卡式设计，用户可以根据需求自行完成板卡的配置和更换。而且，XZP20的每张输入板卡不受限与单一信号，可由客户自行选定，单张输入板卡可支持多种类型的信号混搭。
XZP20采用专为拼接显示设计的CrossInt智能拼接技术，所有显示模块运用FST技术锁定后同步输入，从根本上消除多个显示模块显示内容不同步的问题。
60Hz同步显示更保证了即时播放高速动态画面，各拼接单元显示图像依然流畅、无撕裂、无卡顿。同时有效的解决了低帧状态造成的动态面貌拖影现象，让动态画面干净利落。
XZP20完美的数字边缘补偿技术，使得画面不受边框影响，不会产生错误撕裂现象。
XZP20可对每路输入信号进行文字标记，这些标记可在画面中显示出来，可随着信号统一切换。
同时，XZP20强大的处理引擎赋予其优越的切换能力，它不仅能够保证单一窗口切换信号时无黑屏、无闪烁、无卡顿，实现瞬间无缝切换，在布局模式的切换时同样可以实现无缝瞬切！
XZP20采用模块化插卡式设计，用户可以根据需求自行完成板卡的配置和更换。而且，XZP20的每张输入板卡不受限与单一信号，可由客户自行选定，单张输入板卡可支持多种类型的信号混搭。
| 输入信号（高清最大支持16路，标清最大支持64路） | |
| 类型 | 说明 |
| DVI-D(24+1) | 最大支持分辨率2048x1152@60Hz，向下兼容，支持自定义分辨率。 |
| Dual Link DVI(24+5) |
|
| HDMI(Type A) |
|
| VGA(D-Sub) |
|
| CVBS(BNC) | NTSC/PAL自适应，支持3D梳状滤波器 |
| SDI(BNC) |
|
| IP | IP解码卡支持RTSP/RTP协议，兼容ONVIF标准，支持主流厂商的IPC设备 |
| 4K-HDMI | 支持HDMI1.4输入，分辨率高达3840x2160@60Hz 或3072x3072@30Hz |
| 输出信号（最大支持16路输出） | |
| DVI-I(24+5) | 支持各类分辨率，如 2048x1152@60Hz, 1920x1200@60Hz, 1920x1080@60Hz, 1600x1200@60Hz, 1440x900@60Hz, 1280x1024@60Hz, 1024x768@60Hz, 1536x1536@60Hz, 1920x2160@30Hz…… |
| 其他 | |
| 控制方式 | RS232以太网 |
| 物理数据 | 尺寸：19“标准机柜5U； 重量：10~15kg |
| 电源参数 | 100~240VAC, 47-63Hz |
| 工作环境 | 温度0-40℃； 湿度：0-95%（无凝结）； |
