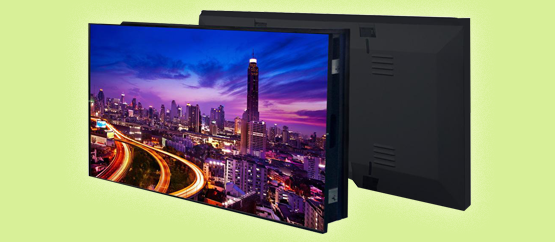

小间距LED显示屏
小间距LED显示屏是指LED点间距在P2.5以下的室内LED显示屏,主要包括P2.5、P2.0、P1.8、P1.5等LED显示屏产品。随着LED显示屏制造技术的提高,传统LED显示屏的分辨率得到了大幅提升。
小间距LED显示屏是一整套系统的统称,其中包括LED显示系统、高清显示控制系统以及散热系统等。小间距LED显示屏采用像素级的点控技术,实现对显示屏像素单位的亮度、色彩的还原性和统一性的状态管控。在显示屏的生产过程中全部采用了自动回流焊接工艺,无需手工后焊。
无视觉拼缝
室内中高端显示市场是以DLP背投显示为主,但是DLP技术有着天然的缺陷,首先是根本无法消除的显示单元之间的1毫米拼缝,可以最少吞噬掉一个显示像素。其次在色彩表现力方面也逊色于直接发光的LED显示屏。尤为不足的是,由于DLP显示单元之间的差异,造成了整个显示屏的色彩和亮度的均匀性很难掌控,随着产品运行时间的增加,单元之间差异也会越来越大,拼缝很难保持一致,并且会越来越明显。而单元之间的色彩差异以及拼缝的调整,即使在后期进行维护维修,都是一件比较困难的事情。
逐点矫正色彩一致性
室内高密度小间距LED显示屏最大的竞争力在于显示屏完全无缝以及显示色彩的自然真实。同时,在后期维护方面,LED显示屏已经拥有了成熟的逐点校正技术,使用一两年以上的显示屏可使用仪器进行整屏的一次性校正,操作过程简单,效果也很好。因此,从显示质量方面对二者进行评价的话,一定是高密度小间距LED显示屏胜过了DLP背投。
技术飞跃突破
顾名思义小间距LED的特点就是屏的点间距小,单位面积的分辨率高。它可以显示更高清晰度的图形图像和视频,也可以显示更多路的视频和图像画面,尤其是在图像拼接方面的运用,可以做到无缝和任意大面积拼接。当然,小间距LED显示屏要想达到理想的显示效果,离不开视频处理器的辅助作用。
随着行业的继续发展,技术的飞跃突破,应用的大力推广,LED的光效也在不断提高,价格不断走低。新的组合式管芯的出现,也让单个LED管(模块)的功率不断提高。通过同业的不断努力研发,新型光学设计的突破,新灯种的开发,产品单一的局面也有望在进一步扭转。控制软件的改进,也使得LED照明使用更加便利。这些逐步的改变,都体现出了LED发光二极管在照明应用的前景广阔。
型号 | 点间距 | 模组尺寸mm | 箱体尺寸mm | 点密度点/㎡ | 亮度cd/㎡ | 规格表 |
XZL12 | 1.25mm | 200 x 150 | 400 x 300 | 64000 | ≥600 | 查看 |
XZL16 | 1.667mm | 200 x 150 | 400 x 300 | 360000 | ≥800 | 查看 |
XZL19 | 1.923mm | 200 x 150 | 400 x 300 | 270400 | 1000 | 查看 |
XZL30 | 3.0mm | 192 x 192 | 576 x 576 | 111111 | 1000 | 查看 |
随着LED显示屏的应用范围越来越广泛,作为显示系统的中枢大脑的LED显示屏处理器所肩负的使命越来越重要。他不仅要支持多路不同信号格式的输入,同时还要完成诸如以下功能:
- 多路信号拼接输出,支持自定义分辨率;
- 输入信号任意布局,轻松完成应用所需屏幕布局;
- 信号及模式的无缝切换,过渡效果;
- 输入信号及输出预览;
- 画面特效处理;
