监控机房-如何计算电源线引入平方数

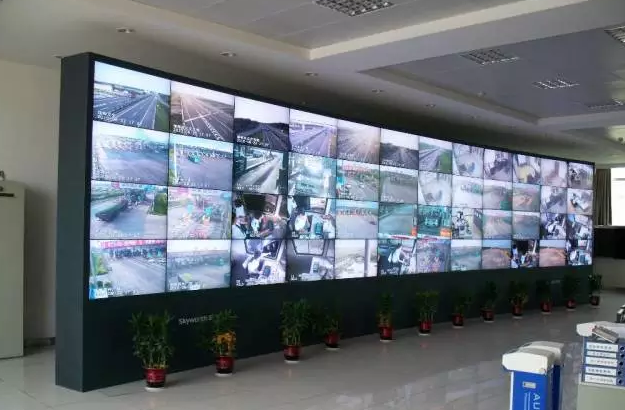

现在监控系统越来越智能，监控室也越做越气派。动不动甲方就来一个高端、大气、上档次的十几块拼接屏组成的屏幕墙。还有就是现在监控摄像机数量也越来越多，硬盘录像机数量也随着增长，如果配置一个好的机房供电系统迫在眉睫。

其实我们每个做过弱电监控工程的人都会面临一个问题，甲方总会问一句话："监控室配电，你这一共有多少功率，我需要给你配多大平方的电源线呢？"有的时候这是很懵逼的一件事，为啥？总功率自己通过设备能简单算出来，不就是个加法嘛。而机房需要引入多大平方的电源线，则真的一时说不上来。

于是乎就引出了今天的主题：

一平方的电源线最大能过多少安的电流？实际上是多大的功率？
我知道总功率，需要配置多大的引入电缆呢？
如果监控机房里配置了2.5平方的电线，又能带起多大功率的监控系统呢？
总之一句话：监控工程施工中怎样算要用多大的电线电缆。
弱电工程线缆设计及配置计算方法

其实这有一个专业的算法，根据环境不同，稍微有所出入。一般如下：工作温度30℃，长期连续90％负载下的载流量如下：

1.5平方毫米――14A,
2.5平方毫米――26A,
4平方毫米――32A，
6平方毫米――47A
16平方毫米――92A
25平方毫米――120A

电流换算功率：1A＝220W， 10A＝2200W，依此类推。如果载流量是14A的铜线，就是：220W×14＝3080W, 那么1.5平方铜线功率是3.08千瓦。

铜芯电线允许长期电流
- 2.5 平方毫米(16A～25A)
- 4平方毫米(25A～32A)
- 6平方毫米(32A～40A)
铝芯电线允许长期电流
- 2.5 平方毫米(13A～20A)
- 4平方毫米( 20A～25A)
- 6平方毫米( 25A～32A)

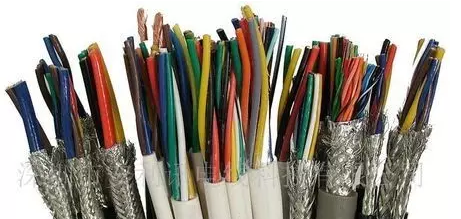

关于电缆的一些知识：弱电系统常用电缆种类及选型应用常识。

实际项目说明

每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。
每台拼接屏耗电约为200～300W(约1～1.5A)，那么12台计算机就需要一条3平方毫米的铜芯电线供电。
每台硬盘录像机、矩阵耗电约为150-200w(约1A)，那么5台硬盘录像机及矩阵加显示器，算下来也要2平方毫米的铜缆供电才行。
大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。
现在的普通住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)。

在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。

国标允许的长期电流

4平方是 25-32A
6平方是 32-40A

其实这些都是理论安全数值,极限数值还要大于这些的。2.5平方的铜线允许使用的最大功率是:5500W。4平方的8000W，6平方9000W没问题的。40A的数字电表正常9000W绝对没问题，机械的12000W也不会烧毁的。

其实在铜芯电线电缆中流传着一个载流量口决：

二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。

简单说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为 2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减1，即4×8、6×7、10×6、16×5、 25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、 120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。

知道了，怎么算电流，知道了，怎么算电缆，下一次去监控室，直接要求甲方出引线电缆标准就行了，又可以装一次啦。呵呵！
